| 火焰耐磨熱噴涂技術(shù)：耐磨熱噴涂對噴砂表面的粗糙度的要求。

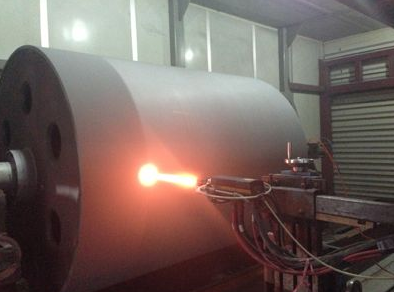

為了獲得滿意的涂層結(jié)合強度，火焰噴涂對基體表面噴砂處理后的粗糙度有特定的要求。
（1）以表面粗糙度（Ra)表示。按噴砂表面波峰與波谷的算術(shù)平均值表示，不同情況下熱噴涂合適的表面粗糙度值表1所列。
通常隨著表面粗糙度增大，涂層的結(jié)合強度提高。但當Ra＞10mμ后這種效果就大大減弱。欲獲得 佳的涂層結(jié)合強度，其相應的表面粗糙度尺寸應為被噴涂粉末直徑的3/4。
（2）以噴砂態(tài)的表面形貌表示，按GB8923-88“涂裝前鋼材表面銹蝕等級和除銹等級”標準的規(guī)定，熱噴涂時鋼鐵材料的噴砂除銹分級要求達到 高級Sa3.0級，即金屬基體呈現(xiàn)白色，噴砂后的表面無各種明顯的油、脂、灰塵、軋皮、銹斑、涂膜、氧化物、腐蝕產(chǎn)物和其他外來物質(zhì)。至少應達到近白色的次高級Sa2.5級。
噴砂后基體表面的形貌和顏色應與鋼材表面噴砂的標準等級圖片或標準等級樣板進行比較評定。
|
應用對象
|
大多數(shù)噴涂層
|
薄金屬件
|
塑料件
|
|
表面粗糙度Ra/um
|
2.5~13.0
|
1.3
|
6
|
|
